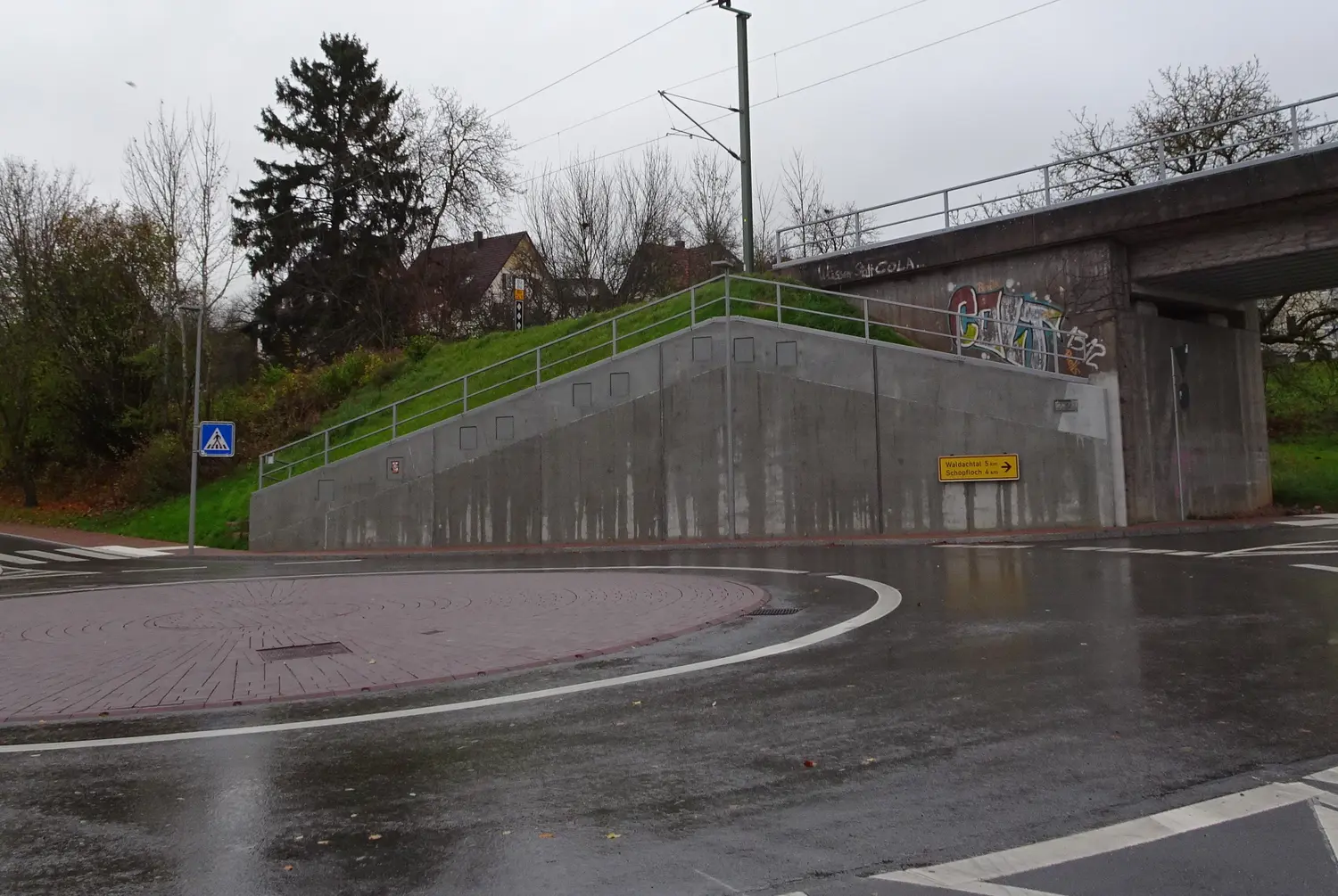

In der Stadt Dornstetten, Landkreis Freudenstadt wurde an der K 4776 an der Kreuzung Tübinger-/Sulzer-/Heselwiesenstraße ein Kreisverkehrsplatz eingerichtet. Parallel zur K 4776 verläuft in diesem Bereich die DB-Strecke 4880 Eutingen – Freudenstadt in Dammlage sowie einem Brückenbauwerk über die Tübingerstraße.
Durch die Einrichtung des Kreisverkehrs inkl. Fuß- und Radweg ist ein größerer Platzbedarf als zuvor notwendig.

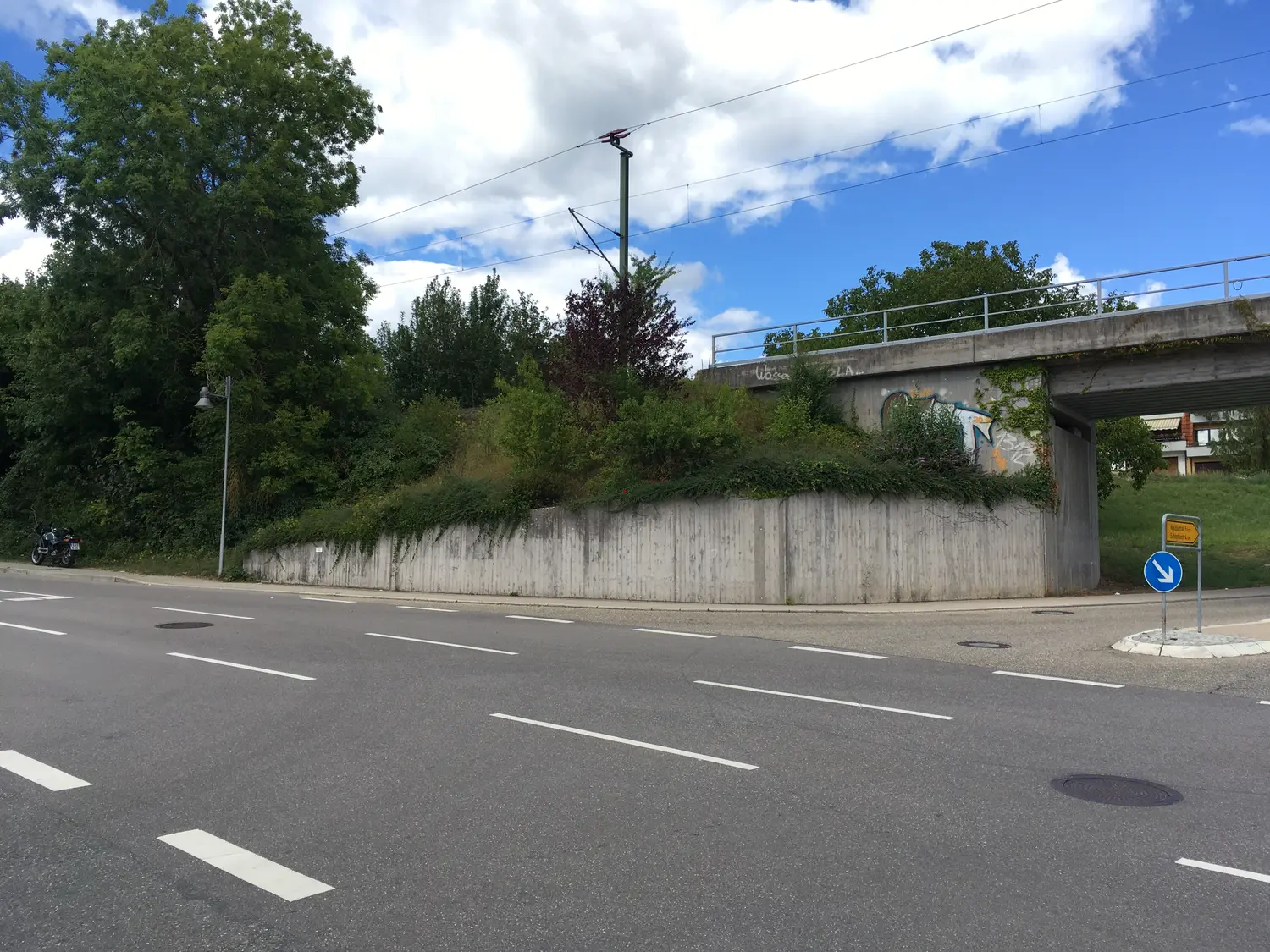

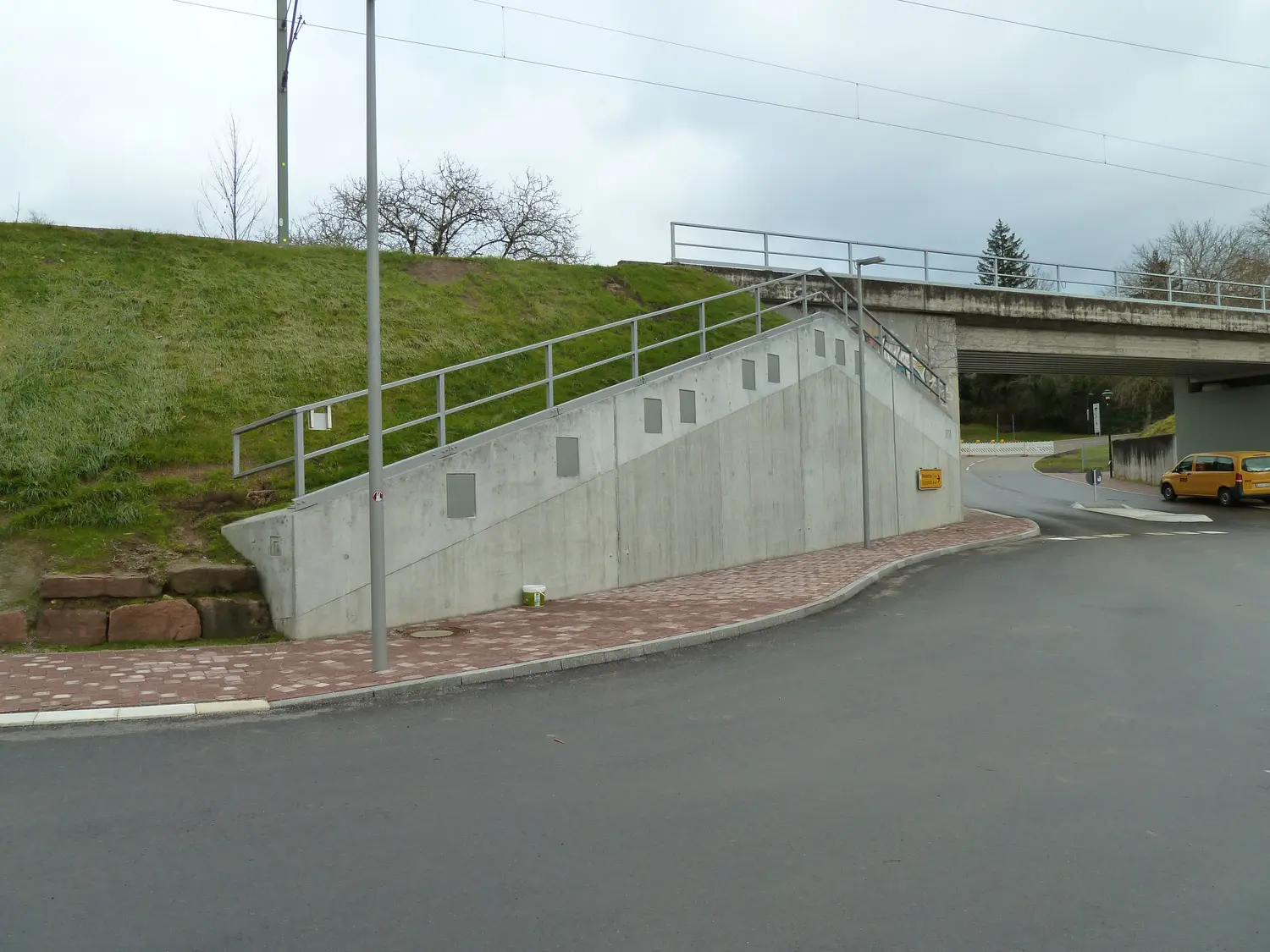

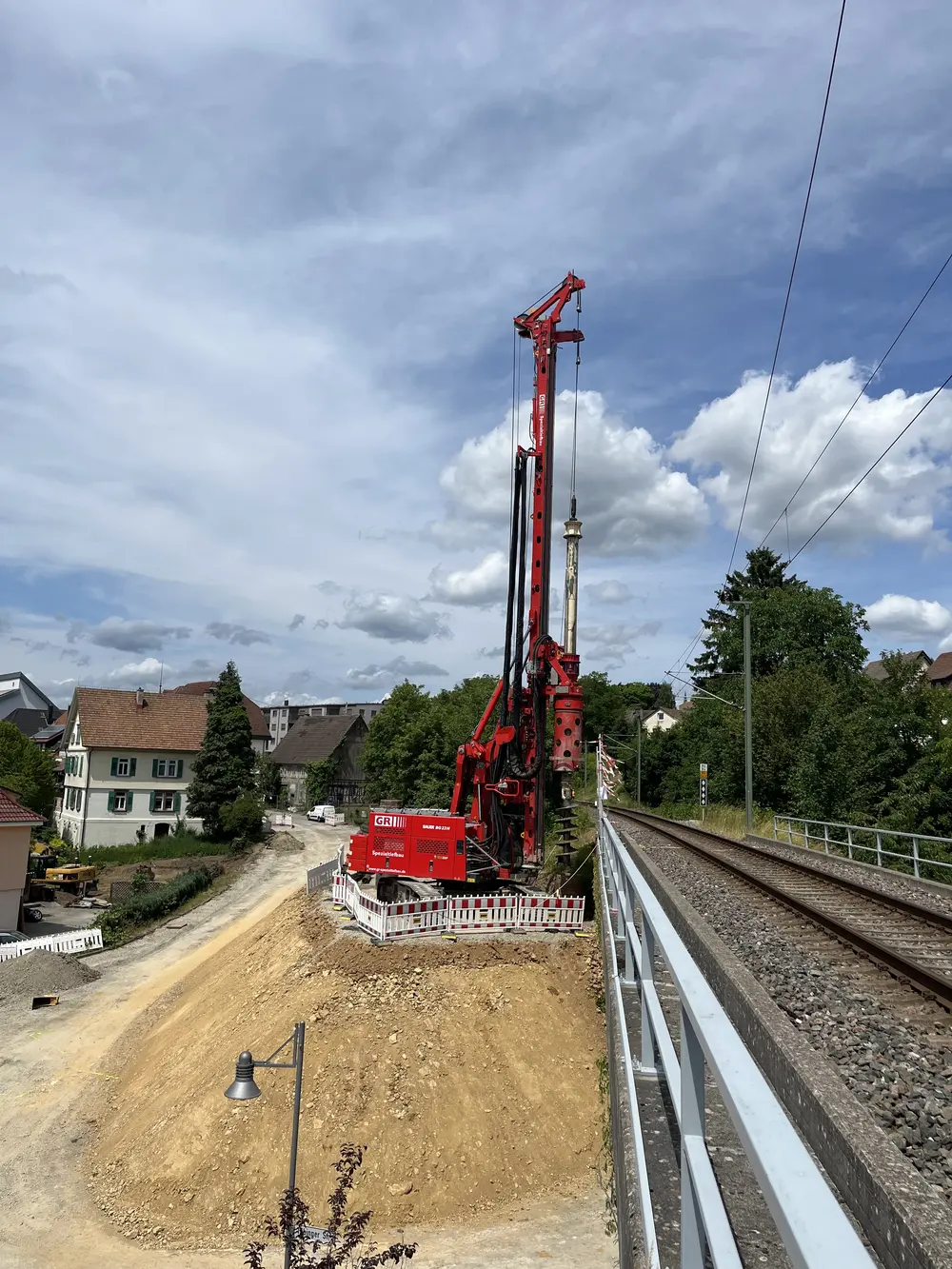

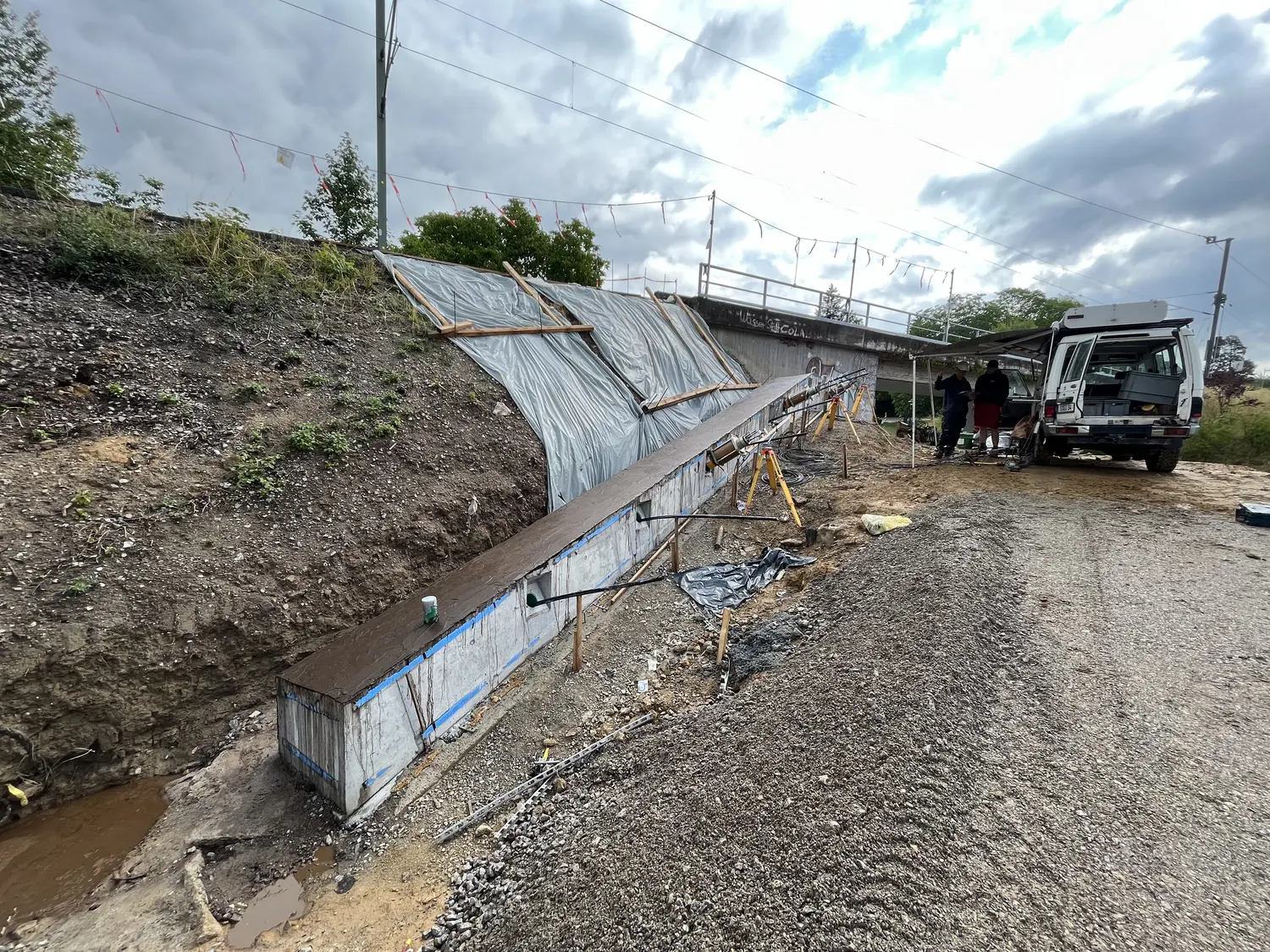

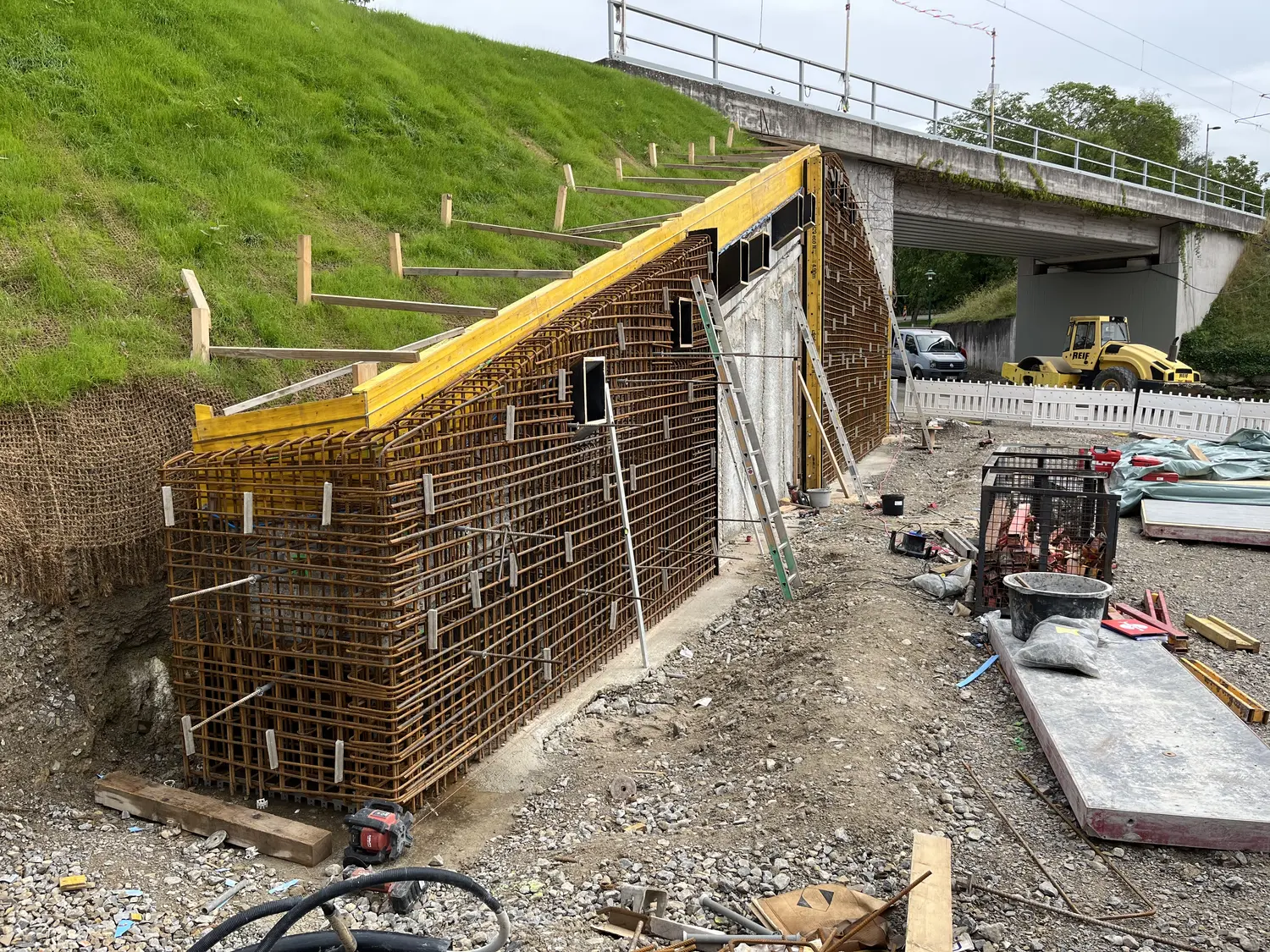

Die bestehende Stützwand am Böschungsfuß musste daher im Vorfeld versetzt werden. Das neue Stützbauwerk wurde als tangierende Bohrpfahlwand (Bohrpfähle Ø88cm) geplant. Diese erhielt einen durch Litzenanker rückverhängten Kopfbalken sowie eine Vorsatzschale aus Stahlbeton.

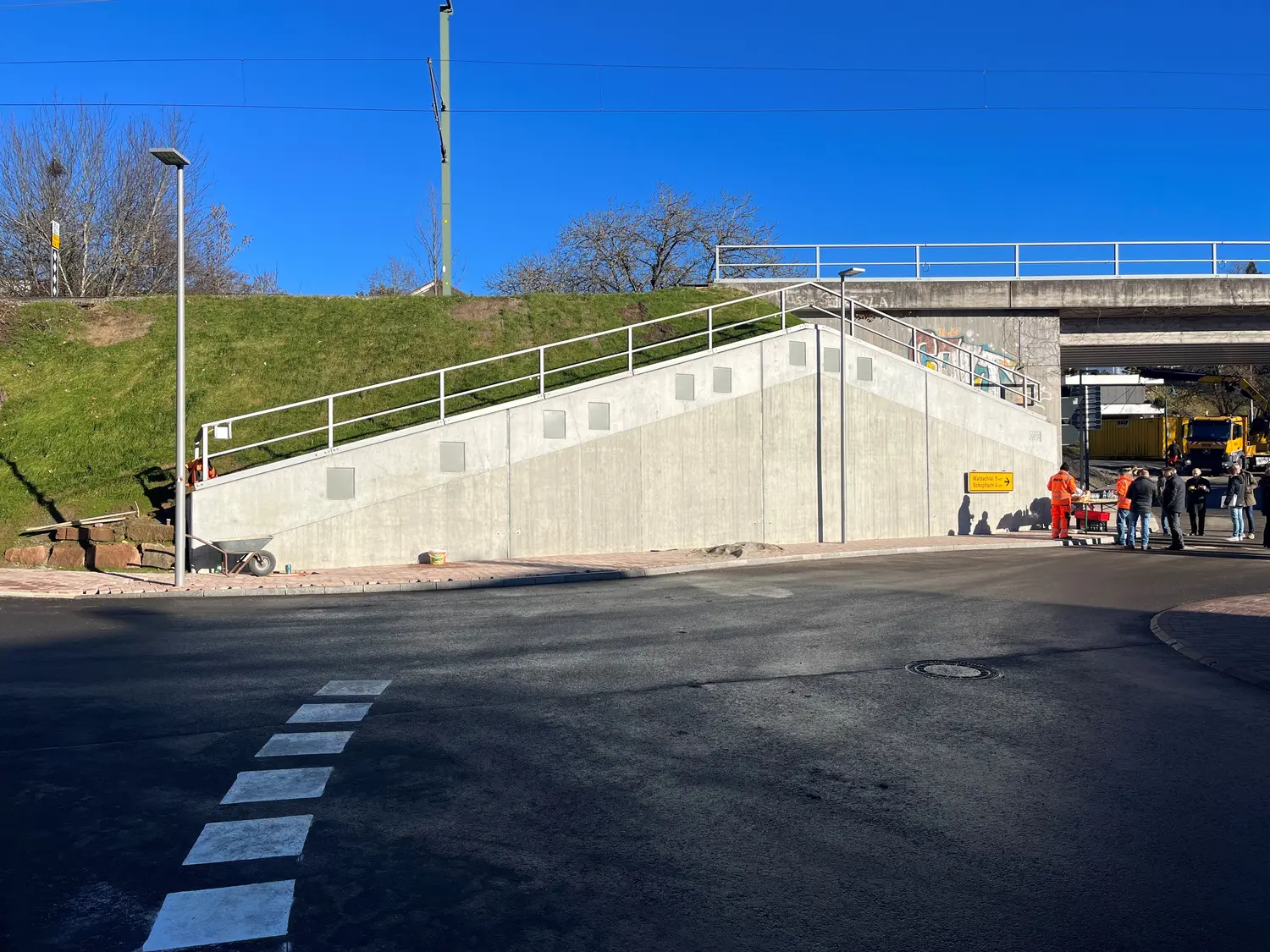

Das Bauwerk wurde mit einem Geländer nach DB-Richtzeichnung ausgestattet.
Gesamtlänge L = 20,85m
Max. Höhe H ≤ 5,32m
